NL污水泥漿泵是單級單吸立式離心泵,主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐蝕性較好,加工工藝方便。葉輪為三片單園弦彎葉,選用半封閉葉輪,并采用可鍛鑄鐵、所以強度高,耐腐蝕;加工方便,通過性好,效率高。為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼制造。泥漿泵座中裝有四只骨架油封和軸套,防止軸磨損,延長軸的使用壽命。

產品介紹
性能參數
適用范圍
安裝尺寸圖
文檔下載

產品概述

NL型污水泥漿泵本泵系單級單吸立式離心泵，主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐蝕性較好，加工工藝方便。
葉輪為三片單園弦彎葉，選用半封閉葉輪，并采用可鍛鑄鐵、所以強度高，耐腐蝕；加工方便，通過性好，效率高。
為了減輕重量和減少車削量、泵軸是碳素鋼冷拉園鋼制造。
泵座中裝有四只骨架油封和軸套，防止軸磨損，延長軸的使用壽命。
本泵可垂直或傾斜使用，占地面積小，蝸殼需埋在工作介質中工作，容易啟動，不需弓I水，旋轉方向應從電機尾部看是順時針方向工作。
總機長度備有各種規格，以便使用單位根據用途因地制宜地選用。

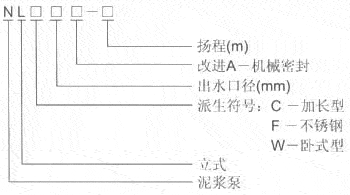

型號意義

型　　號	轉速n (r/min)	流量Q (m3/h)	揚程H (m)	效率η (%)	電機功率 (Kw)
NL50-8 NL50A-8	1430	20-30	8-9	42	1.5
NL50-12 NL50A-12	1430	25-38	12-14	41	3
NL65-16 NL65A-16	1430	50-60	15-18	42	5.5
NL76-9 NL76A-9	1430	50-70	9-10	59	3
NL80-12 NL80A-12	1430	80-120	11-13	56	7.5
NL100-16 NL100A-16	1430	80-100	15-17	61	15
NL150-12 NL150A-12	1430	100-150	11-13	66	18.5
NL150-16 NL150A-16	1430	120-180	15-20	65	22

主要用途

1、NL型多用液下泵系單級單吸離心泵，使用于礦山，造紙、印染、環保、石墨、云母、黃金、陶瓷、煉油、石油、化工、農場、鹽場、碘場、染化、釀酒、食品、化肥、焦化、選廠、建筑、大理石廠、金礦、泥漿、流沙、泥塘、污塘、污濁液送吸濃稠液、裝料及懸浮物質的污水作業，也可作礦排水及含有泥塊的流體。
2、若與高壓水泵，水槍配合，組成水力機械化土方工程機組，就可用作于土地平整，河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方，以及城市的防空工程，地下工程。 3、養魚用作帶水清塘、魚池增氧等。

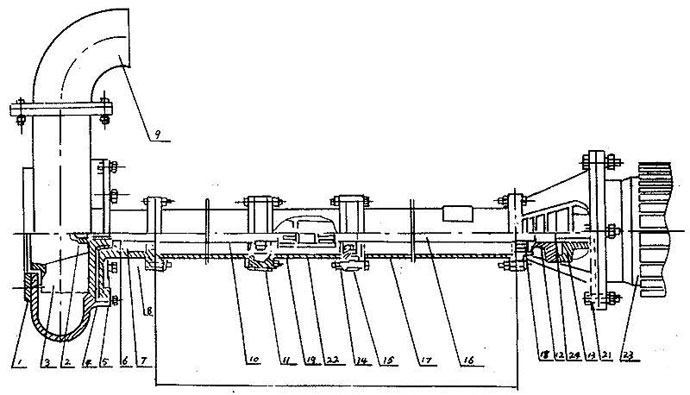

NL系列污水泥漿泵

序號	型式/另件名稱	NL,NLF,NW
序號	型式/另件名稱	編號	數量	備注
1	網罩	1	1
2	葉輪螺母	2	1
3	葉輪	3	1
4	泵殼	4	1
5	泵座	5	1
6	0型圈	6	1	改進型用機械密封
7	油封	7	4	改進型用機械密封
8	軸套	8	1	改進型用機械密封
9	出水彎頭	9	1
10	泵軸	10	1
11	軸承	11	2
12	從動聯軸器	12	1
13	主動聯軸器	13	1
14	聯接筒	14	1
15	軸承座	15	2
16	聯接軸	16	1
17	支撐筒	17	2
18	軸承蓋	18	1
19	從動聯軸器	19	1
20	電機座	20	1
21	電機座C	21	1	帶固定板用
22	主動聯軸器	22	1
23	電動機	23	1
24	彈性塊	24	1

安裝尺寸
NL系列污水泥漿泵

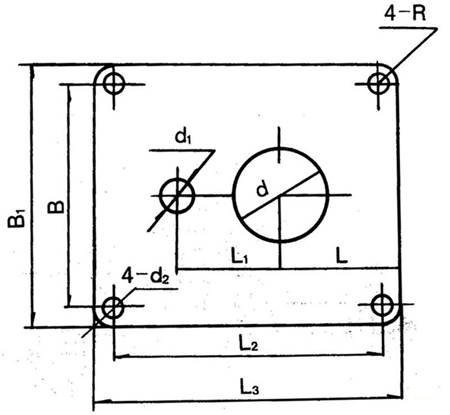

泵固定安裝板尺寸

型號/代號	L	L1	L2	L3	B	B1	d	d1	4-d2	4-R	δ
NL25-10	180	120	350	400	280	330	72	40	13	25	6
NL50-8	255	230	590	650	490	550	215	70	18	30	8
NL80-9 NL50-12 NL76-9	255	230	590	650	490	550	258	80 70 70	18	30	10
NL65-16 NL80-12 NL50-24	255	285	690	750	590	650	175	70 110 70	18	30	12
NL100-16 NL100A-16	380	350	920	1000	820	900	226	115 70	18	40	14

泵長度規格

型號	泵長度 L (毫米）
NL150-12 NL150A-12 NL150-16 NL150A-16	650	1300		/	/	/	/	/	/	/	/
NL50-8 NL50A-8 NL50-12 NL50A-12 NL76-9 NL76A-9	470	1120	1620	2120	2620	3120	3620	4120	4620	5120	3620
NL65-16 NL165A-16 NL80-12 NL80A-12	710	1190	1910	2410	3130	3630	4350	4850	5570	6070	/
NL100-16 NL100A-16	710	1190	1940	2440	3190	3690	4440	4940	5690	6190	/
